數控穿孔機電源箱結構與面板說明
操作前請詳細閱讀本說明，以免因不合理操作而損傷電火花數控穿孔機。
本電源箱系本所自行開發設計的新型計算機數控系統。質量可靠，電路獨特，操作方便。電源箱結構簡捷，維修簡單。
5.1電火花數控穿孔機電源箱結構
上部為計算機系統，前面中部為脈沖電源功放板，伺服控制板及驅動器、后面為高低壓整流部份。電箱底部為主變壓器部份，前門中部為計算機鍵盤。
5.2電火花數控穿孔機電源箱面板說明(見 圖5.1)

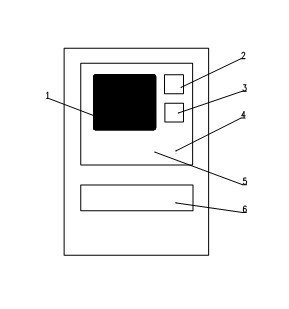

圖5.1 控制箱面板
1--CRT顯示器。顯示加工狀態信息，加工參數等。
2--電壓表。加工間隙電壓指示。 3--電流表。加工間隙電流指示。
4--停機按鈕。停止電源供電。 5--啟動按鈕。開啟電源供電回路。
6--計算機鍵盤。設置全部加工參數。
