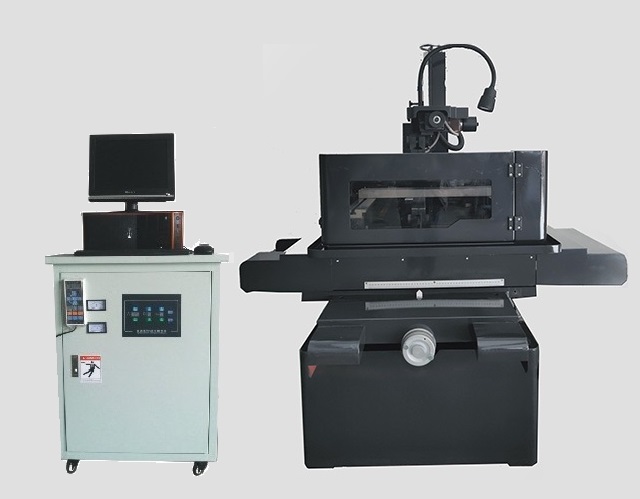

DK7740E快走絲線切割機床
作者： 發布日期：2019-06-19
蘇州威漢數控科技有限公司
DK7740E技術資料
一、機床的型號規格及性能特點:
1、機床的型號、規格及參數：
a. 機床的型號： DK7740E；
b. 工作臺面行程X、Y：500mm×500mm；
c. 切割工件最大厚度： 400mm可調 ；
d. 切割工件最大錐度：6°（100mm內可達）；
e. 最大切割效率：＞140mm2/min（Cr12 40mm厚時）；
f. 最大切割電流：6A；
g. 粗糙度：加工40mm厚的Cr12粗糙度效率Ra≤2.5 μm
h. 加工精度/直徑：0.015（Φ10mm）；
i. 機床消耗功率：1.5kw；
j. 電極絲直徑：Φ0.10～Φ0.18mm；
k. 走絲速度：4～11m/s；（變頻器控制）
2、機床的性能、特點：
- 本機是利用電極線和高頻電源，在CNC系統控制下，按預定軌跡對工件進行電火花切割加工的線切割機床。該機床剛性較好、運行平穩、功能強、操作方便可靠，適合加工高精度、高韌性、難加工的導電金屬模具，復雜的金屬零件和樣板。該機種極大拓展了線切割機的加工范圍，針對塑鋼門窗異形材成型模具，鋁合金門窗異形成型模具、汽車零部件、電視機、洗衣機等家用電器外殼塑成模具。廣泛應用于模具、電子儀器、精密機械、汽車零部件、軍工等部門。
- 床身是采用高強度鑄鐵，成型的基座，為機床的承重部件。威漢的鑄件體都采用樹脂砂鑄造技術鑄造,兩次高溫退火處理，在同類型機床中自重也大，確保機械精度的恒久不變。
- 電控柜部分配高速切割功能，采用變頻技術使運絲更加穩定，工件表面光潔度提高到﹤2.5µm，加工精度到﹤0.015mm
- 采用CNC數字控制走絲方式，提高了工件表面光潔度
- 具有單方向放電功能，有效控制工件表面切割線紋
- 具有智能化數據庫，通過大量試驗和優化組合，供用戶針對不同工件切割需求進行選擇
- 具有高低壓調檔電流功能，滿足不同工件材質下的加工電流的選擇
- 具有分組脈沖輔助功能，進一步滿足高端客戶的精細要求
- 特別選用新式過濾式水箱，延長了工作液的使用壽命，提高了工作液的潔凈度，排渣性能增強，最終促使加工工件光潔度的提高，配合采用最新型的冷卻液—水基工作液，對操作工及環境無害，符合環保要求，
- 采用引進德國威圖公司技術生產電柜，外形美觀大方，內部結構優良合理。散熱效果好，電柜出廠前均經過長時間的高溫老化，保證元器件適宜于長時間連續工作。
二、主要性能指標和技術要求
1、編程軟件的基本功能：
(A) 坐標系：絕對坐標、增量坐標（相對坐標）；
(B) 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；
(C) 直線、圓弧插補功能；
(D) 斜度加工功能；
(E) 上下異面加工功能；
(F) 短路、斷絲處理功能；
(G) 停電記憶功能，加工結束自動停機功能；
(H) 自動對端面、對中心功能；
( I ) 自動加過渡圓弧功能（任意，拐角功能）；
( J ) 反向加工功能；
(K) 菜單技術、自動編程功能；
(L) 數據傳輸；
（M）高速切割功能
2. CNC系統的配置組成功能及其技術性能:
① CNC的硬件組成：
(A) 國產的PC機： P4以上；
(B) 2G內存；
(C)80GB硬盤；
(E) 15″SVGA彩顯；
(F) RS232接口及鼠標；
② CNC的軟件組成及操作平臺：
(A) CNC軟件由自動編程系統功能模塊組成；
(B) 操作平臺為XP
③ CNC系統的技術性能：
(A) 4軸聯動(如帶錐度)；
(B) 斜度加工(如帶錐度)；
④ CNC系統運行環境：
(A) 溫度：5～40℃；
(B) 相對濕度：40%～80%。
3、規格參數：
(A) 工作臺：
工作臺尺寸：1050mm×700mm；
工作臺帶T型槽；
工作臺承載：≥600Kg。
(B) 行程：
X 軸：500mm；
Y 軸：630mm；
厚度：500mm；
斜度：±3°/100mm；
(C) 輔助行程：
U軸：24mm；
V軸：24mm；
(D) 絲杠、導軌：
絲杠：北方精密滾珠絲杠(XY軸)；
導軌：精密鑲鋼導軌；(選配；直線導軌）
(E) 床身：全封閉式；
(F) 主軸上下移動距離：100 mm～500 mm
4、機床精度：
(A) X、Y軸的運動矢動量：0.005mm；
(B) X軸的定位精度：0.03mm；
(C) X軸的重復定位精度：0.003mm；
(D) Y軸的定位精度：0.03mm；
(E) Y軸的重復定位精度：0.003mm；
(F) 絲與工作臺的垂直度：可調整到≤0.01mm；
(G) 儲絲筒徑向跳動≤0.03mm；
(H) 儲絲筒鉬絲儲絲量為300m
三、標準裝箱單: 數量
DK7750主機 1臺
控制柜 1臺
電腦主機 1臺
水箱 1臺
水泵電機及電纜線 1套
供水管 1根
電源線 1根
搖手柄 1把
緊絲輪 1個
10、強力磁鐵 4塊
11、拆裝器 1個
12、地腳螺母 6個
13、地腳 6個
14、6寸十字把 1把
15、6寸一字把 1把
16、17寸呆拔板手 1把
四、主要外購件、易損件及耗材清單
一、機械類
| 序號 | 名稱 | 單位 | 數量 | 生產廠家 |
| 1 | X、Y滾珠絲杠 | 根 | 2 | 北方機械 |
| 2 | 精密鑲鋼導軌 | 根 | 4 | 蘇州寶勝 |
| 3 | 鑄 件 |
|
|
蘇州鑄件 |
二、電器類
| 序號 | 名稱 | 類型 | 單位 | 數量 | 生產廠家 | |||||
| 1 | X、Y步進電機 | 步進 | 只 | 2 | 常州電機廠 | |||||
| 2 | U、V步進電機 | 步進 | 只 | 2 | 常州電機廠（0度機無此電機） | |||||
| 3 | 運絲控制器 | 變頻器 | 臺 | 1 | 愛默生 | |||||
| 4 | 控制機 | 電腦P2 | 臺 | 1 | INTER芯片 | |||||
| 5 |
系統軟件 |
HF系統軟件 | 套 |
1 |
重慶華明光電 | |||||
| 6 | 變壓器 | 250W | 臺 | 1 | 無錫精益公司 | |||||
| 650W | ||||||||||
| 1000W | ||||||||||
|
三、易損件 |
||||||||||
| 序號 | 名稱 | 規格型號 | 單位 | 數量 | ||||||
| 1 | 光排絲輪 | ø30 | 個 | 2 | ||||||
| 2 | 光導輪 | ø40 | 個 | 2 | ||||||
| 3 | 鉬絲 | Ø18 | 米 | 500 | ||||||
| 4 | 工作液 | 水基 | 公斤 | 2．5 | ||||||
機床使用說明書 1本
機床電器圖 1份
裝箱單 一份
六、安裝及調試；
設備到廠后，由需方安排卸貨并就位，將電源線準備好。
機床調試由供方負責，需方配合。
七、機床安裝、服務
1、本公司免費負責調試、安裝。
2、產品實行三包服務一年，售后技術服務及時周到。
3、機床終身維修，備件有償優惠長期供應。
4、客戶可派操作人員到本公司進行免費培訓。
