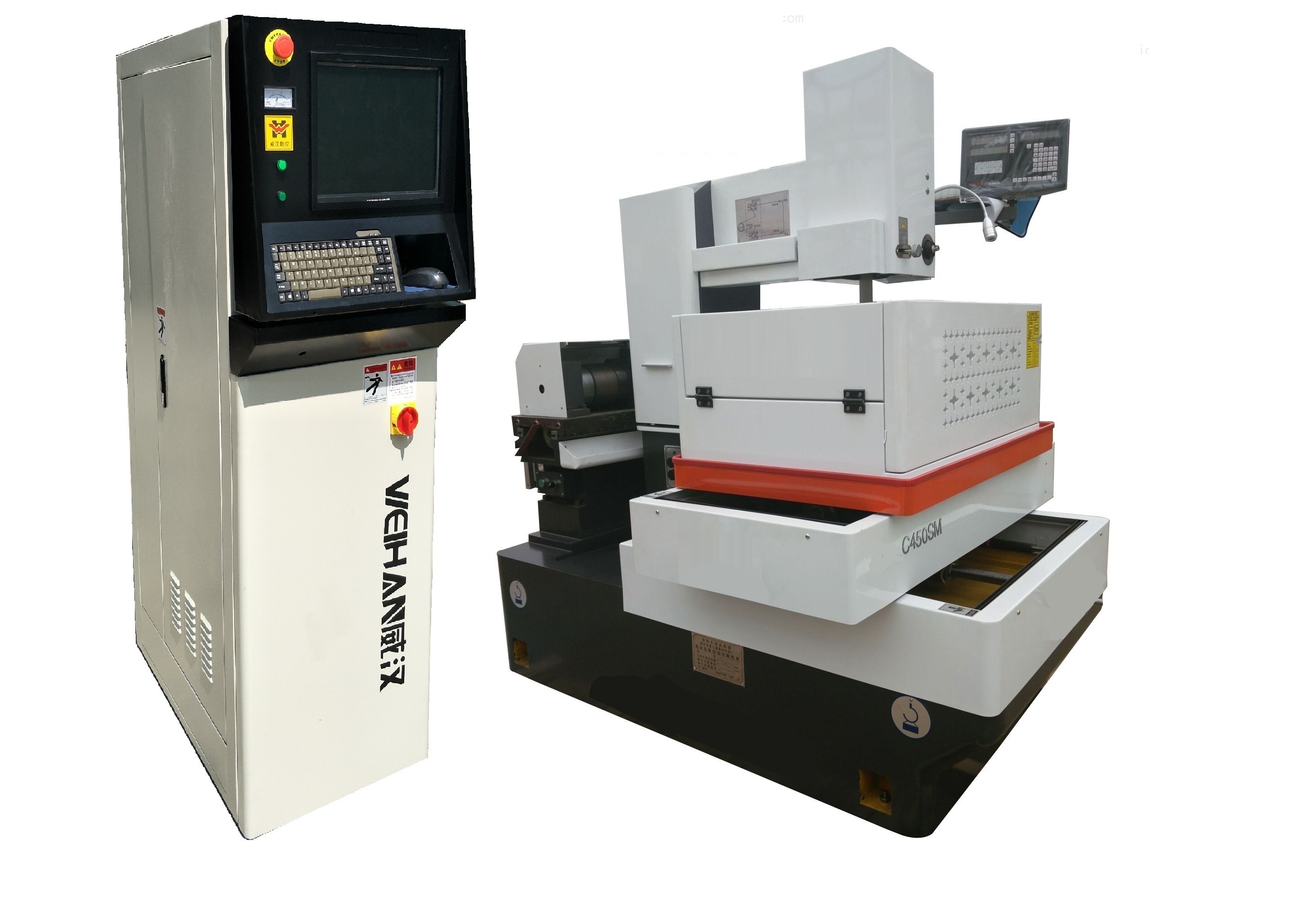

蘇州威漢全閉環中走絲主要技術特點:
“慢絲結構全閉環線切割”是威漢中走絲系列的第五代產品TC型,它結合了慢走絲機床的設計理念。
將機床移動精度、運絲精度、水的過濾精度達到了慢走絲的精度標準。再搭載威漢自主研發的高穩性數控電源。使它加工出來的工件完全可與慢走絲媲美。
◆機身部分——機床采用優質樹脂砂鑄件機身采用T字型床身、C型立柱，工作臺在左右方向移動時不會移出機身底座，大大增加了機床的剛性。
◆ 機床精度——采用全進口高精度直線導軌及滾珠絲桿并與光柵全閉環電機直連，解決了傳統機床采用步進驅動帶來的誤差，使它同慢走絲機床精度完全一致，大大提高了機床的使用壽命。
◆ 運絲系統——運絲筒采用全進口直線導軌，運絲筒運行平穩，精度高。運絲采用了雙向自動緊絲裝置解決了單邊松絲現象。
◆U、V軸裝置——U、V軸采用了全進口直線導軌與機身連接，大大增強了U、V軸的剛性，并使上主導輪得到了很強的穩定性。
◆ 眼膜裝置——眼膜采用了慢走絲結構自動升降裝置，為防止鉬絲再次抖動。是它最大限度的靠近工件表面進行加工，為實現了無限放電加工奠定了基礎。
◆數控電源——采用圖形驅動軟件，XP操作系統，使操作變得更加簡單易懂，使其它傳統軟件不可比擬的，采用先進的放電控制技術，具有加工修刀速度快，光潔度高等諸多特點。
◆過濾系統——采用慢走絲結構的過濾系統，過濾精度高，水的使用壽命長的特點。
◆ 潤滑系統——機床采用自動潤滑裝置，無需人工干預，實現了對機床所有直線導軌及絲桿進行潤滑，同時機床具有油路回收機構，廢油不會流向地面，確保加工區的清潔。
機床確保設備穩定性，松下閉環伺服直聯電機驅動，自動檢測反饋補償，確保設備長時間精度不變。機床設備精度≤um（慢走絲3um~5um）
控制電源是采用韓國高頻電源
1）機床設備精度≤0.01
2）超低損耗（絲損300000mm?僅在一絲內）
3）超光潔度 Ra≤1.4um
該設備結構科學，操作便捷，設備長時間精度不變，而且維護成本低，價格是慢走絲的三分之一，適用于高精密產品及高科技企業
|
|
||
|
|
|
|
|
機床尺寸 |
mm |
|
|
機床重量 |
kg |
2600 |
|
主軸行程（電動可調） |
mm |
300 |
|
電極絲直徑范圍 |
mm |
φ0.12-0.20 |
|
機床功率 |
kw |
≤2.4 |
|
工作臺行程 |
mm |
500*630 |
|
工作臺面尺寸 |
mm |
840*570 |
|
工作液槽 |
mm |
1095*695 |
|
工作臺最大承重重量 |
kg |
500 |
|
驅動方式 |
|
交流伺服驅動 |
|
加工表面粗糙度 |
um |
Ra≤1.2 |
|
最大切削厚度 |
mm |
250 |
|
最大切削斜度/工件厚度 |
degree/mm |
±3°/80 |
|
最大切削速度 |
mm2min |
≥200 |
|
多刀切割精度 |
mm |
≤±0.005 |
|
三刀平均切割速度 |
mm2min |
≥80 |
|
運絲速度 |
|
變頻調速 |
|
語言界面 |
|
中、英、俄、日四種語言 |
|
工作液容量 （L） |
190 |
190 |
|
機床主要配置 |
|
|
X,Y軸拖板運行部分 |
裝配臺灣原裝進口”HIWIN”上銀P3級直線導軌 |
|
X,Y軸拖板驅動部分 |
裝配臺灣原裝進口”HIWIN”上銀C3級高精度滾珠絲杠 |
|
絲筒運行部分 |
裝配臺灣原裝進口”HIWIN”上銀P級直線導軌 |
|
U,V軸錐度裝置 |
裝配臺灣原裝進口”HIWIN”上銀P級直線導軌 |
|
各類軸承 |
采用德國”NSK”高壽命軸承 |
|
計算機 |
國際品牌工業控制計算機 |
|
顯示器 |
工業級顯示器 |
|
電解電容 |
采用日本”紅寶石”或“黑金剛” |
|
X,Y軸電機 |
采用閉環細分電機 |
|
導絲裝置 |
采用線切割專用型鉆石導絲嘴 |
|
過濾系統 |
采用慢走絲多泵過濾方式 |
|
絲筒驅動電機 |
采用交流電機 |
|
Z軸電動升降 |
采用一鍵式同步電機 |
|
導輪裝置 |
采用加厚寶石導輪 |
|
多功能工件夾具 |
采用慢絲型多工位裝夾具 |
|
高強度機身結構 |
采用“T”字型機身C型立柱 |
|
電極絲恒張力機構 |
雙支撐恒張力控制裝置 |
|
高頻脈沖電源 |
采用韓國放電控制技術，高速，低粗糙度 |
|
數控電源裝置 |
||||
|
項目 |
參數 |
|||
|
電源輸入規格 |
3~380V 50HZ~60HZ |
|||
|
軟件 |
AUTOCUT編程軟件 |
|||
|
PC部分 |
XP操作系統 |
|||
|
顯示方式 |
LCD工業顯示屏 |
|||
|
X,Y軸驅動方式 |
交流閉環驅動 |
|||
|
顯示文字 |
中文，英文，俄文，土耳其語 |
|||
|
鍵盤 |
標準鍵盤 |
|||
|
圖形格式 |
G代碼、38代碼；dwg/dxf/dat等圖形文件 |
|||
|
輸入方式 |
USB、在線局域網 |
|||
|
用戶儲存容量 |
80G |
|||
|
位置指令方式 |
增量，絕對 |
|||
|
輸入范圍 |
±999.999~±9999.999（可切換） |
|||
|
程序序列號 |
制定設定N000000000到N999999999 |
|||
|
插補功能 |
直線，圓弧 |
|||
|
工作軸 |
5軸（X,Y,U,V,Z） |
|||
|
數控聯動軸數 |
4軸（X,Y,U,V） |
|||
|
X,Y分辨率 |
0.0004mm |
|||
|
X,Y軸補償 |
各軸分別進行步距誤差補償、間隙補償 |
|||
|
手控盒 |
標準點動XYUV |
|||
|
最小驅動單位 |
0.001mm |
|||
|
最小指令單位 |
0.001mm |
|||
|
最大進給速度 |
最大1200/min |
|||
|
脈沖發生方式 |
計算機主機控制，功率放大 |
|||
|
操作方式 |
自動 |
|||
|
加工功能 |
CNC閉環 |
|||
|
標準裝箱單 |
||||
|
項目 |
數量 |
單位 |
備注 |
|
|
主機 |
1X |
1 |
|
|
|
液箱 |
1X |
1 |
|
|
|
電柜 |
1X |
1 |
|
|
|
手動緊絲輪 |
1X |
1 |
|
|
|
機床墊鐵/ 墊鐵 頂起螺絲
螺母 |
一臺套 4X
4X 4X |
4 4 4 |
包括以下部件 |
|
|
工裝夾具/ 壓板 螺栓 螺母 |
一臺套 4X
4X 4X |
1臺 4 4 4 |
包括以下部件 |
|
|
電極絲調整器 |
1x |
1 |
|
|
|
使用說明書 |
1X |
1 |
|
|
|
合格證明書 |
1X |
1 |
|
|
|
安全指南 |
1X |
1 |
|
|
|
編控軟件使用書 |
1X |
1 |
|
|
|
裝箱單 |
1X |
1 |
|
|
蘇州威漢數控科技有限公司
